PHILIPS CHROMAFLO: РЕЖИМ ВИЗУАЛИЗАЦИИ КРОВОТОКА ВСУЗИ

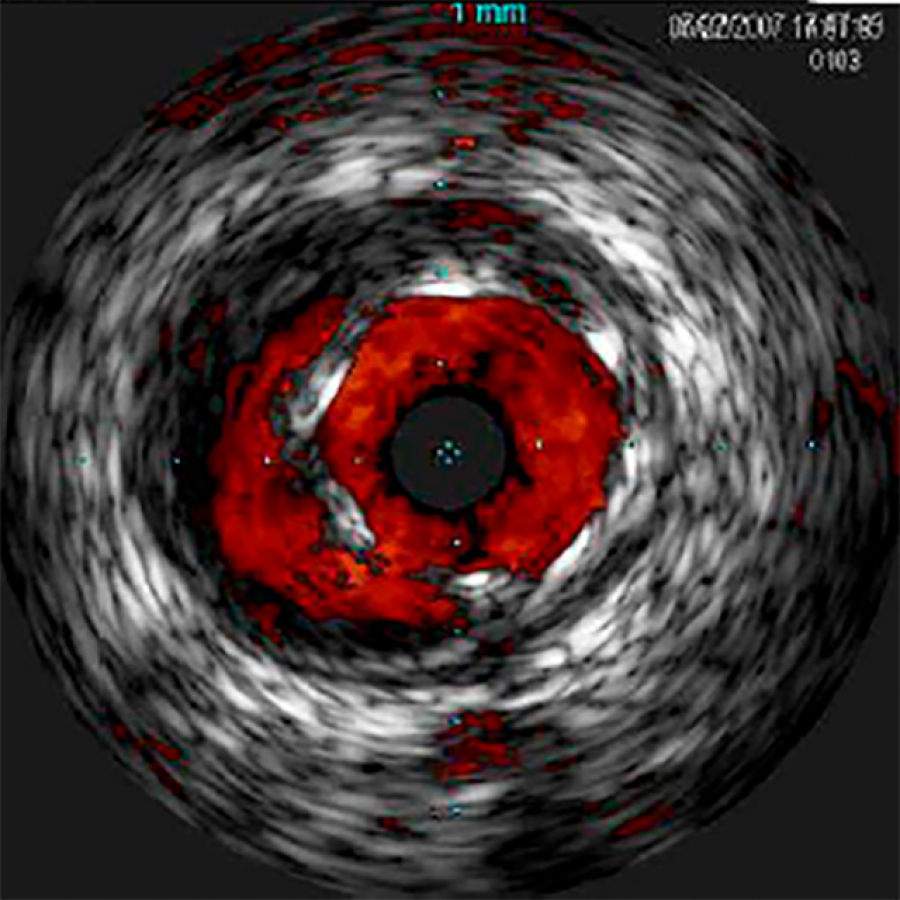

Philips ChromaFlo — это программный режим обработки ультразвукового сигнала, который преобразует традиционное серошкальное ВСУЗИ-изображение в цветную карту относительных скоростей кровотока в режиме реального времени . Он предназначен для качественной оценки (не количественной) перфузии в коронарных и периферических сосудах .

Ключевые технологии и преимущества:

Принцип работы (Motion Detection): В отличие от стандартного допплера, требующего направления кровотока к датчику или от него, технология ChromaFlo использует сверхбыстродействующую электронику для обнаружения движения частиц (эритроцитов) перпендикулярно плоскости изображения или вдоль длинной оси катетера . Это обеспечивает стабильную визуализацию потока даже в сложных анатомических условиях.

Цветовая шкала и чувствительность: Кровоток отображается в красно-желтой цветовой гамме, где красный цвет соответствует более медленному потоку, а желтый — более быстрому . Технология позволяет детектировать скорости кровотока в диапазоне от 4–7 см/с (нижний предел) до 107–110 см/с (верхний предел) . Доступны три предустановки чувствительности (Low/Medium/High) и регулируемая область интереса (ROI) диаметром от 2 до 14 мм .

Оценка прилегания стента (Stent Apposition): Это ключевое клиническое применение ChromaFlo. При правильно имплантированном стенте, полностью прилегающем к стенке сосуда, кровоток за его стратами отсутствует, что визуализируется как «темная» (бесцветная) зона в месте расположения стента. Если же поток виден между стенкой сосуда и стентом, это указывает на его неполную аппозицию (malapposition), требующую дополнительной баллонной дилатации .

Оценка других клинических состояний:

Диссекции (Dissections): Поток крови в ложно-просветное пространство становится видимым, помогая точно определить протяженность и глубину разрыва сосудистой стенки .

Тромбы (Thrombus): Пристеночный тромб, частично обтурирующий просвет, вызывает изменение характера потока (дефект наполнения), который становится очевидным при цветовом картировании .

Бифуркации (Bifurcations): ChromaFlo четко визуализирует устья боковых ветвей, что критически важно для позиционирования стента и оценки риска прижатия («jailing») боковой ветви .

Области оптимального использования:

Контроль результатов стентирования (Post-stenting optimization): Оценка полноты и качества прилегания стента к стенке сосуда после имплантации, выявление малаппозиции и краевых диссекций .

Исследование коронарных артерий: Оценка поражений основного ствола левой коронарной артерии (ЛКА), бифуркационных стенозов, диффузных и кальцинированных поражений .

Исследование периферических артерий: Оценка поверхностной бедренной артерии (ПБА), подвздошных артерий и артерий голени при заболеваниях периферических артерий (ЗПА) .

Идентификация анатомических структур: Определение истинного просвета сосуда при расслоениях, выявление тромбов и оценка распределения бляшек.
